性質(zhì)

物理性質(zhì)
BaSO4為微白色斜方晶體、或無定形白色粉末,是唯一的無毒鋇鹽。硬度適中、高比重、高白度可作為一種中性體質(zhì)填料。15℃時相對密度為4.499,熔點為1580℃。在1150℃左右會發(fā)生多晶轉(zhuǎn)變,在約1400℃時出現(xiàn)顯著分解。25C°時,BaSO4溶度積常數(shù)Ksp=1.1×10-10。
化學性質(zhì)
通常情況下,硫酸鋇是一種完全惰性的物質(zhì)。化學性質(zhì)穩(wěn)定,在常溫下不溶于水、醇及其他傳統(tǒng)溶劑,具有很好的耐候性和耐化學性。能夠溶于質(zhì)量分數(shù)98%以上的濃硫酸和熔融態(tài)的堿；受高熱分解產(chǎn)生有毒的硫化物煙氣。能吸收X射線,具有耐光性和耐腐蝕特性；吸油值低,可填充在所有基料和顏料中。

分類

天然BaSO4
天然BaSO4是直接將重晶石礦加工粉碎(如雷蒙磨)而獲得的。該生產(chǎn)方式具有工藝簡單,成本低等優(yōu)點。但是雷蒙磨加工的產(chǎn)品粒徑大、分布寬,碳酸鈣等雜質(zhì)含量高,用作涂料填充劑中只能起到體積填充作用,而不能產(chǎn)生補強效果；在應(yīng)用時與有機聚合物的親和力差,很少作為精細填料來使用。

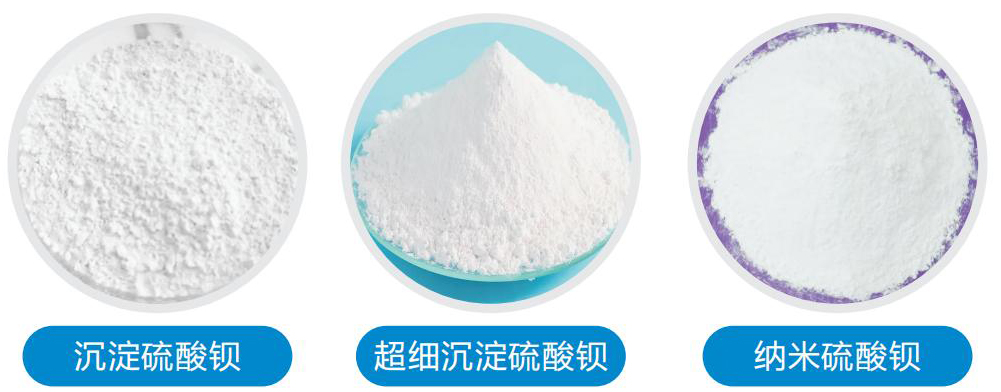

沉淀BaSO4
沉淀BaSO4制備過程中較成熟的工藝為:將硫化鋇(BaS)溶液與加入經(jīng)除去鈣、鎂后的芒硝(Na2SO4)溶液混合而制的；也可用鋇黃鹵與芒硝溶液反應(yīng)制得。

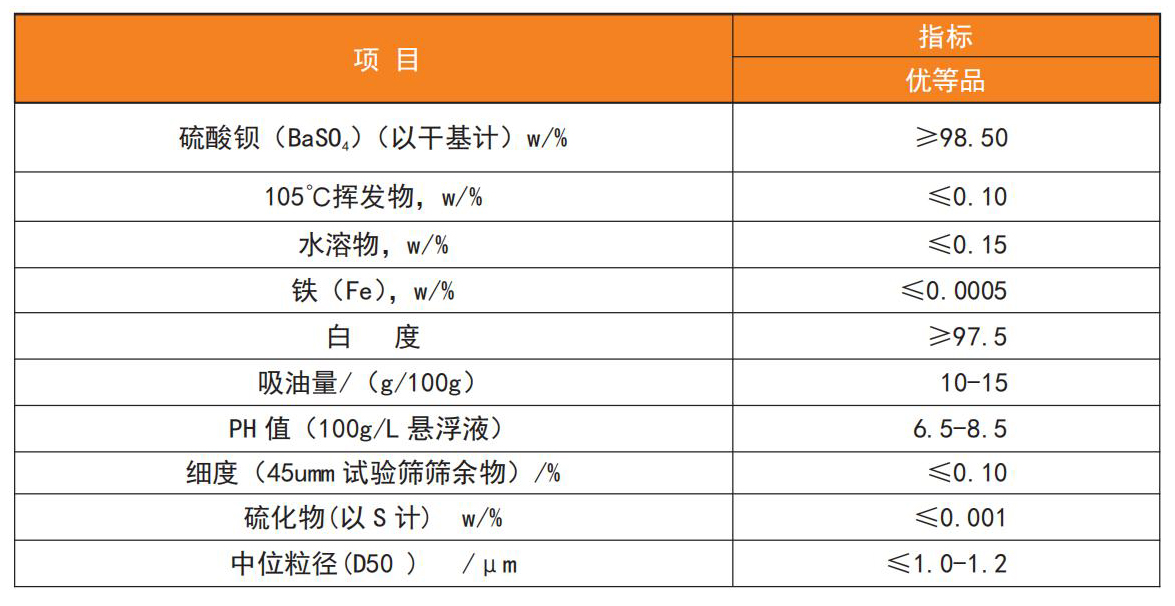

專用改性BaSO4
專用改性BaSO4多以氯化鋇等可溶性鋇鹽為原料,表面經(jīng)過表面活性劑包覆處理后的產(chǎn)品。專用改性BaSO4產(chǎn)品的特點主要是高白度、良好分散性和粒徑小且均勻,有利于專用化改性。專用改性BaSO4表面包覆一層有機修飾層,使其具有了疏水親油表面特性,能夠與有機物很好的相容。降低顆粒的表面能,減少顆粒在生產(chǎn)和干燥過程中的二次團聚,更適合生產(chǎn)超微細產(chǎn)品。改性硫酸鋇具有普通沉淀硫酸鋇的一般性質(zhì)。此外,可作為特殊功能型填料,適用于粉末涂料、乳膠漆、油墨、塑料等制品中,有較強的親和性和抗射線性能。用作有色顏料填充劑時,能使顏料色澤鮮明、光亮。
